170位智能图纸柜，型号：xb-tzglg177065-170

一、 柜体基本参数：

1、 主控制柜体尺寸：(高)1700 ×(宽)350 ×（深）650mm ，数量：1台。

2、 17位图纸抽屉柜体尺寸：(高)1700 ×(宽)700 ×（深）650mm，数量：10台, 单抽屉放图纸内空尺寸：(高)65 ×(宽)630 ×（深）490mm;

3、 板料材料:优质碳化钢板，面板厚度：0.8mm,抽屉内部板料：0.8mm

4、 重量：17位抽屉柜：250kg，主柜：120kg，总重量：2.62t。

5、 电子图纸抽屉数量：170个。

二、智能图纸管理柜系统概述。

本图纸管理柜系统利用人体指纹的唯一性和终身不变性并结合手指的活体特征指标，对图纸的管理人员、图纸入库人员、图纸拿取人员进行身份鉴别，自动控制图纸的抽屉的开启，完全避免了使用钥匙、密码等传统方法所存在的弊端。

系统可以记录图纸的出入库情况及和图纸的库存情况、自动打印图纸的出入库表、档案、及拿图纸人档案等。与图纸有关的信息全部记录和存储在计算机中，可以随时查询、也可以web局域网查询、打印，完全取代了原来用笔进行记录和签字的方法。

实时报警系统可以对图纸抽屉进行实时监控，对非法的开门、门超时未关闭进行声光电报警并记录，可选择采用市电断电ups供电报警并发送报警信息给图纸柜管理人员。本图纸柜自动弹出抽屉的功能，当需要使用到某图纸时只需点击某按钮就可自动弹出图纸的抽屉，一旦图纸抽屉被撬开时系统也会报警并发送报警信息给图纸柜管理人员，防止图纸被盗的情况发生。

系统采用视频监控和抓拍技术，实时监控图纸柜的状态。所有对柜子的操作，系统都会自动抓拍，上传到服务器，实时监控着图纸柜。出现异常时，管理终端发出声光电异常提示，提醒管理人员处理，防止图纸被错误拿取或者非法拿取。

三、智能图纸管理柜图片：

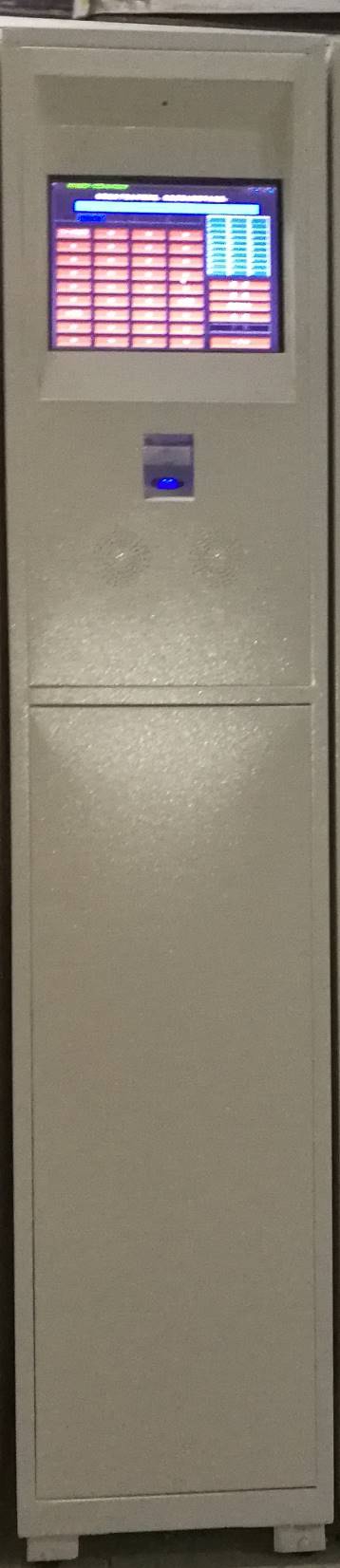

（一） 主机控制柜图片

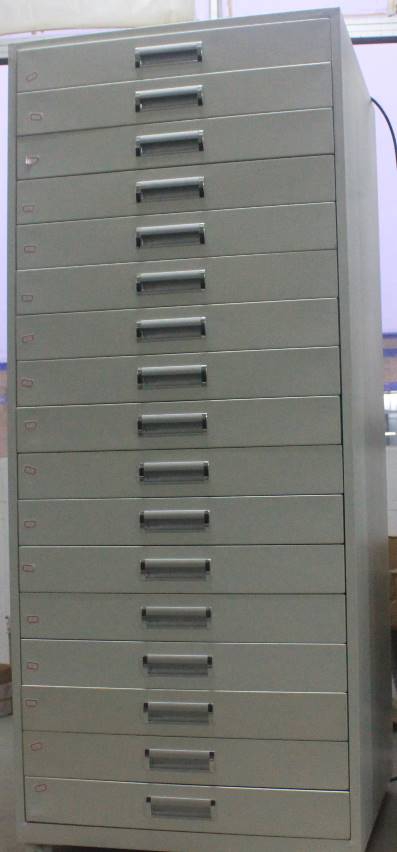

      （二）图纸从柜图片

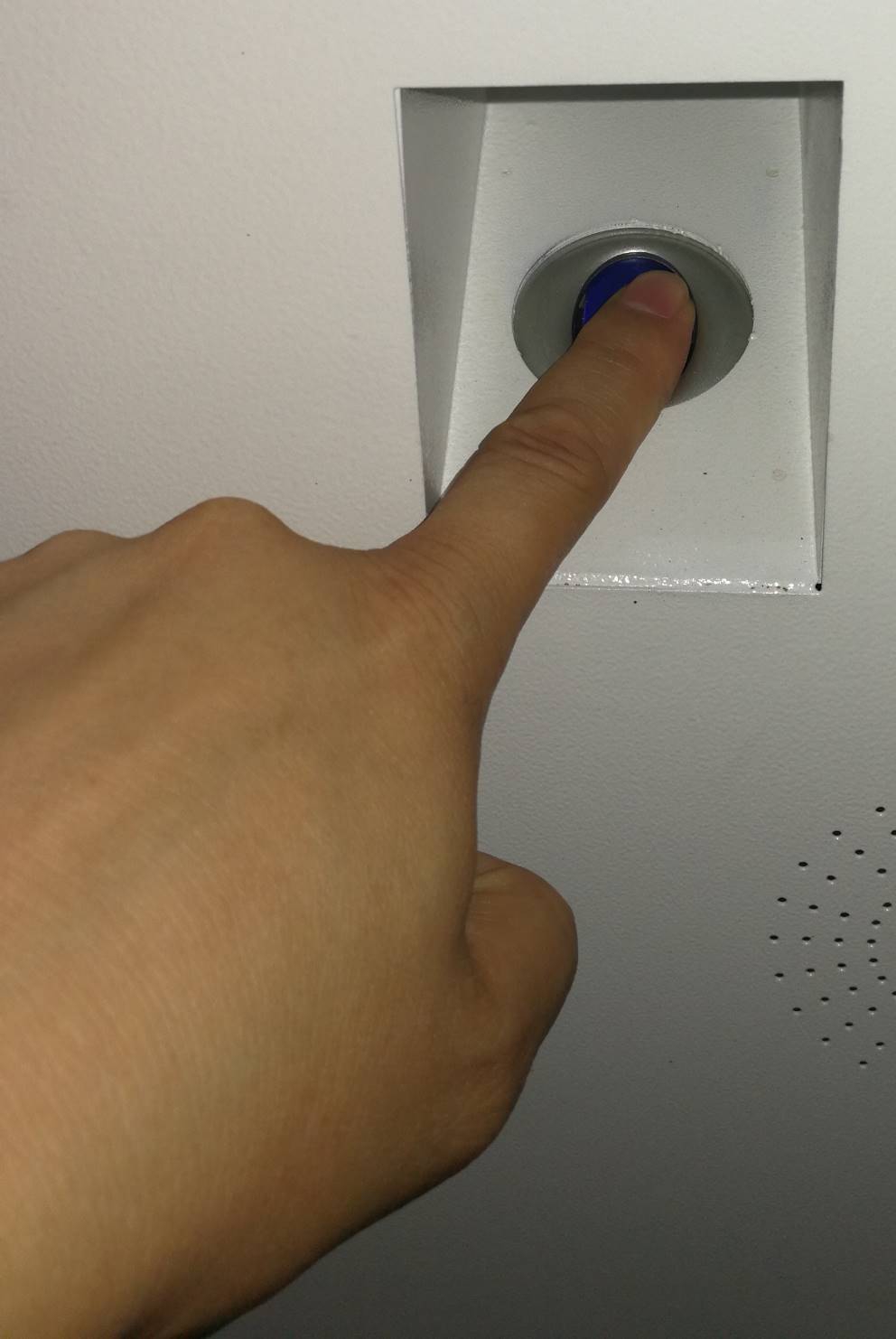

（四） 细节图片
